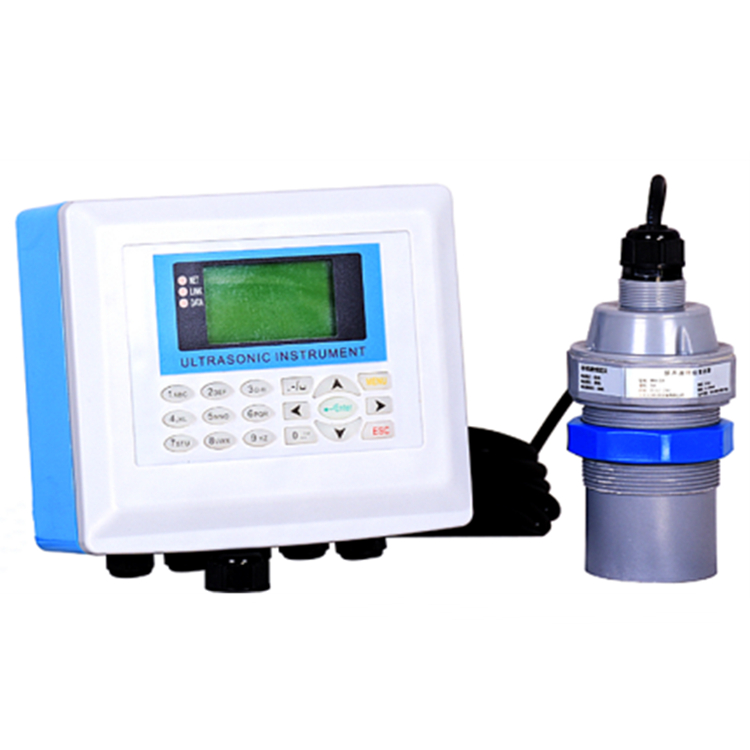

津仪 壁挂式超声波明渠流量计GE-UM700
详细信息
| | 品牌：津仪 | | 型号：GE-UM700 | | 加工定制：是 | |
| | 类型：明渠流量计 | | 测量范围：0～93m3/s m3/h | | | |
GE-UM700壁挂式超声波明渠流量计
产品概述
GE-UM700壁挂式超声波明渠流量计是一种高精度的利用超声波测量文丘里渠或巴歇尔槽的流量仪表,它测量声波在接触到渠道水面后反射回来的时间,然后根据公式计算出渠道的流量,它能提供流量输出,显示流速、显示总流量、显示水位。本仪表与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水流量，可以比其它形式的仪表，具有更高的可靠性。
功能特点
可测量物位、液位、体积、重量等；
可任意调整模拟量输出，备份和还原设置参数；
具有数字滤波和回波识别功能，可人工设定固定干扰滤波功能；
支持自定义数学函数运算，支持自定义声速（特殊物质测量）
支持MiniSD卡数据采集，自定义串口数据格式（订货时选定）
支持USB输出，微型打印机（订货时选定）
应用领域
水及污水处理；电力、矿山；食品工业；石油化工；溪流、湖泊、
河道进水渠、
出水渠等控制系统配套使用等。
流量积算仪参数
流量测量范围：0～93m3/s(和确定量程配用堰槽规格有关)
累计流量范围：99999999 Km3
适宜堰槽类型：三角堰、矩形堰、等宽堰、巴歇尔槽
显示精度：视输入信号而定
流量误差与配用量水堰槽有关
配用三角堰：1～2% 配用矩形堰：1～4% 配用巴歇尔槽：3%
标定：出厂标定,可现场校准
显示器：中英文大屏LCD、彩屏TFT（可选）
显示屏：液位，瞬时累计流量,月周日时流量,年月日,电池电量(可设置)
信号输入：电压；4-20mA；RS485(支持Modbus协议) （可选)
信号输出（订货时选定）
电压输出：DC12V或24V
模拟输出信号：0～20mA；4～20mA负载>300Ω；0～5V；0～10V
数字输出：RS485（支持Modbus）；USB、存储卡8G
无线传输：内置GPRS无线通信（采集系统可定制）
开关输出：两路NPN/3继电器(AC:5A 250V DC:10A 24V)
供电电压：DC12-24V或AC160V～250V 功耗：＜5W
物理性能：主机尺寸：180mm×160mm×76mm
外壳材质： ABS工程塑料 安装方式：壁挂
环境性能： 工作温度：0～65℃ 环境湿度：≤85RH
数据存储 ：168小时；31天 ；14周；36个月；十年流量可选
传感器性能指标参数
量程：1m、2m、5m、8m、10m、12m、15m、20m、25m、30m （订货时选定）
盲区：<0.06- 1.5m（与量程而不同）发射角：小于12°（与传感器而不同）
精度：±1mm-±0.25%F.S 频率 ：20 KHz～43.0KHz 温度补偿：自动温度补偿
物理特性：外壳材质：ABS工程塑料、尼龙 进线电缆：10m(可选任意长度)
尺寸：Φ55mm×119mm×G1 1/2(1-2m量程)
Φ92mm×198mm×M60（2m-15m量程）
Φ92mm×270mm×DN80非标法兰（20m-30m量程）
（超声波明渠流量计安装实例图）
安装接口：G1 1/2或￠50mm圆孔(1-2m量程)；M60×2或￠61mm圆孔（2m-15m量程）；DN80非标法兰（20m-30m量程）。
环境性能：工作温度: －10℃～60℃ 储存温度： ≤80%RH无结露 工作压力： 常压
防护等级：IP65 (可定制更高防护等级) 防爆等级：EXiaII BT4Gb(订货时选定）
注：由于仪表配置和功能不一，参考价与实际价格可能偏差较大，准确报价及发货时间，请电话咨询我公司销售顾问，谢谢！
