润达压差变送器使用说明TRD-A3000R
详细信息
| | 品牌：润达 | | 型号：TRD-A3000R | | 加工定制：否 | |
| | 精度等级：±1.0%F.S（标准型）,±0.5%F.S（高精度型） | | 量程范围：-5 ~ 5kPa kPa | | | |

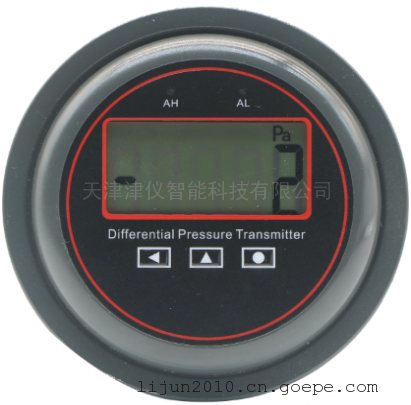

TRD-A3000R型压差变送器使用说明
（RS485、报警输出型）
产品应用
TRD-A3000广泛应用于制药、电子厂的洁净室、PCR实验室和核酸采集亭、负压病房的压差测量；暖通空调、净化空调、风淋室过滤网压差测量;环保除尘机械设备配套等。
技术参数
量程：-100 ~ 100Pa、-500 ~ 500Pa、-1 ~ 1kPa、
-2.5 ~ 2.5kPa、-5 ~ 5kPa、-10 ~ 10kPa
精度:±1.0%F.S（标准型）,±0.5%F.S（高精度型）
测量介质：空气或无腐蚀性气体
输入电压：24VDC（无极性）
安装方式：可明装或选购安装盒暗装
压力连接：侧面直插6mm接口，或选用螺纹连接款
工作温度: -10 ~ 60℃
LCD数字显示屏，上下限LED报警指示
按下 键多种压力单位可切换（Pa、kPa、mbar、inH2O）
长按3 秒 键压差零点校准
压力连接
正压（HIGH/+）：侧面接口与气管连接压力源，负压孔与大气连通。
负压（LOW/-）： 侧面接口与气管连接压力源，正压孔与大气连通。
差压： 侧面接口与气管将两高压源中稍高者与HIGH/+连接，稍低
压源与LOW/-连接。
菜单简介
1、主菜单（清零功能)
通电状态下，按压右边设置键3秒直到显示0.0即清零完成。（操作前压力接口未连接气管，方可进行清零操作）
2、主菜单UNIT（单位设置）
通电状态下，按压中间键一次，屏幕依次显示单位Pa、kPa、mbar、inH2O，在想要的单位停住即可。
3、主菜单PL（报警下限设定）、PH（报警上限设定）
通电状态下，按压右边设置键1次，屏幕显示PL，然后再次按设置键即显示00010，代表出厂默认下限值10Pa，压力低于下限值AL闪烁，可通过左移键把光标移到*左边，再按下中间上翻键把0改成“-”，设置键保存，AL灯关闭节电。可移动光标按压上翻键任意设置下限报警值。按压右边设置键1次，屏幕显示PL，再按压上翻键，屏幕显示PH，然后再次按设置键即显示00020，代表出厂默认上限值20Pa，可设置任意值，当压力达到上限值AH灯闪烁并输出开关信号。按压右边设置按键即退出设定选项并进入测量状态。
4.主菜单（RS485通讯地址设置）
标准的MODBUS通讯协议，出厂默认设备地址001，波特率9600，
8n1 无效验，数据类型默认为16位二进制有符号整数。
通电状态下，按压右边设置键1次，屏幕显示PL，再按中间上翻键屏幕显示BL，右键确认，屏幕显示2，代表出厂默认波特率为9600，按压右键确认，按压上翻键到屏幕显示Id，按压右键确认，通过上翻和左移键，设置设备地址码，右键确认即可保存退出。
